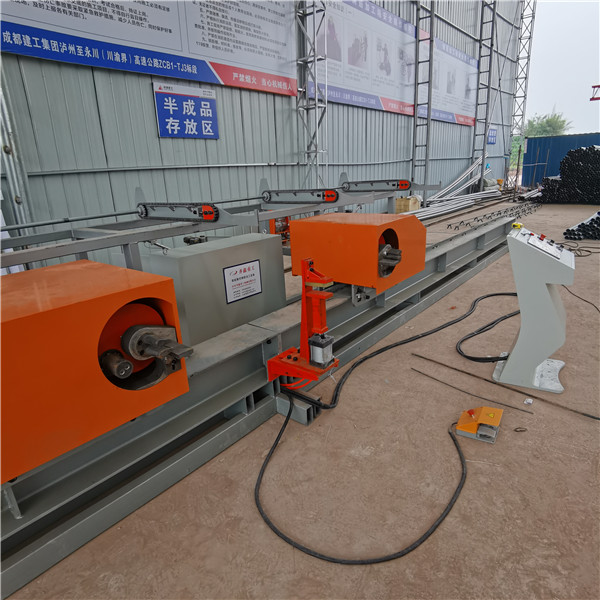

数控双机头弯曲中心是一种全自动钢筋弯曲生产线,主要对32号以及32号以下型号的螺纹钢进行快速弯曲成型,本机器可以存储和弯曲上百种不同形状的钢筋,并具有记忆功能,每次使用的时候只需要调出以前的使用记录就能进行弯曲钢筋。
数控双机头弯曲中心的支架与机身介绍:双机头弯曲中心采用整体式吊装,搬迁不需拆卸,安装简便固定场地生产或频繁更换场地都适用。弯曲平台导轨采用高强度移动导轨,经久耐用,不易变形。高强度自动储料架,可实现连续生产。
数控钢筋弯曲中心技术参数
设备型号 |
QXB2-32 |
|||||||||
12m |
||||||||||
钢筋直径 |
Φ12─Φ32mm,直条筋 |
|||||||||
弯曲角度 |
双向弯曲,向上0°─180°(可360度弯曲旋转,领先技术) |
|||||||||
弯曲精度 |
±1° |
|||||||||
移动方式 |
伺服驱动,高精度齿轮齿条啮合传动 |
|||||||||
移动速度 |
0.5─1m/s |
|||||||||
弯曲速度 |
55°/s |
|||||||||
弯曲间距 |
≥400mm |
|||||||||
弯曲边长度 |
≥50mm |
|||||||||
长度精度 |
±1mm |
|||||||||
弯曲芯模 |
标配三套 |
|||||||||
机头移动速度 |
0.5-1m/s |
|||||||||
气路压力 |
0.6MPa |
|||||||||
设备系统 |
进口品牌CNC数控系统,无极变速可调 |
|||||||||
额度功率 |
17kw(380V 50Hz) |
|||||||||
设备总重 |
5吨 |
|||||||||
外形尺寸 |
12000*2000*1500mm |
|||||||||
弯曲能力 |
直径mm |
10 |
12 |
14 |
16 |
20 |
22 |
25 |
28 |
32 |
数量 |
7 |
6 |
5 |
4 |
3 |
2 |
2 |
2 |
1 |
弯曲角度 |
0─180° |
0─180° |
牵引速度 |
80-100m/min |
80-120m/min |
工作环境 |
-5──40° |
-5──40℃ |
长度精度 |
±1mm |
±1mm |
角度精度 |
±1° |
±1° |
送料速度 |
50m/min |
60m/min |
额度总功率 |
26. 5kw |
28.5kw |
产能 |
约2000个/时(标准尺寸) |
约2000个/时(标准尺寸) |
机器总重 |
约3吨 |
约4吨 |
外形尺寸mm |
3500*1000*2000 |
3000*1000*2000 |
